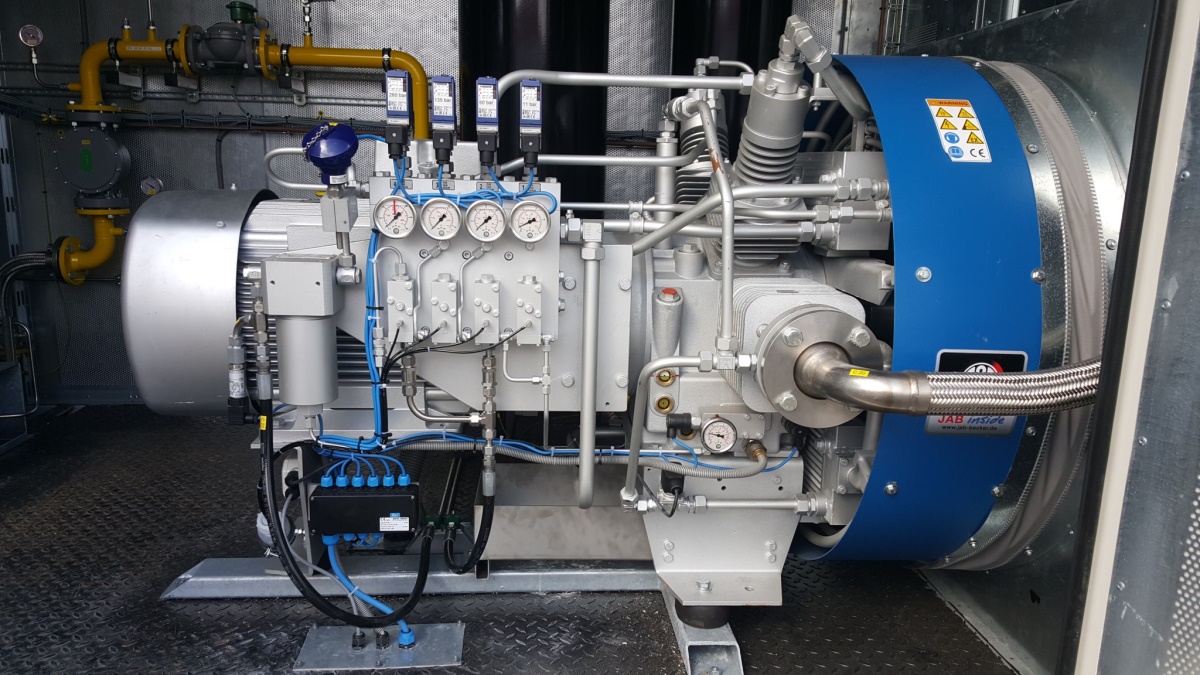

Nerezové vlnovcové hadice
Hadice typ HR I/S - vlnovec bežného vlneni
Popis
Kovové vlnovce s bežným kruhovým vlnením, vyrobené z trubek, svarovaných natupo. Hadice muže být opatrena jedním nebo dvema oplety z ocelového drátu a je dobre ohebná.
Znacení
Hadice Parallel 97xx DN D / PN P x L
|
- bez opletu
|
D = jmenovitý prumer (mm)
|
|
- 1 oplet
|
P = jmenovitý tlak (bar)
|
|
- 2 oplety |
L = délka hadice vcetne koncovek (mm) (tolerance -1 až +3%, minimálne -5 až +15mm)
|
Materiál
|
Vlnovce:
|
1.4541 (17 246), 1.4571 (17 348), 1.4404 (17 349), prípadne speciální oceli jako, napr. 2.4819 (Hasteloy), ci 2.4360 (Monell)
|
|
Oplet:
|
1.4301 (17 240)
|
Hlavní použití
Pro dopravu široké škály tekutin.
Zabudování
Statické nebo pro cyklický pohyb se slabou amplitudou. Hadice má díky dokonalé tesnosti široký rozsah použití v prumyslu chemickém, petrochemickém, v chladící, nukleární a vytápecí technice atd.
Kroucení hadice je neprípustné!
Teplota
Optimální odolnost od -269°C (kapalné helium) až +600°C s ohledem na uvedené údaje.
Hadice typ HR I/E - vlnovec úzkého vlnení
Popis
Kovové vlnovce s úzkým kruhovým vlnením, vyrobené z trubek, svarovaných natupo. Hadice muže být opatrena jedním nebo dvema oplety z ocelového drátu a je dobre ohebná.
Znacení
Hadice HR I/E DN D / PN P x L
|
- bez opletu
|
D = jmenovitý prumer (mm)
|
|
- 1 oplet
|
P = jmenovitý tlak (bar)
|
|
- 2 oplety
|
L = délka hadice vcetne koncovek (mm) (tolerance -1 až +3%, minimálne -5 až +15mm)
|
Materiál
|
Vlnovce:
|
1.4541 (17 246), 1.4571 (17 348), 1.4404 (17 349), prípadne speciální oceli jako, napr. 2.4819 (Hasteloy), ci 2.4360 (Monell)
|
|
Oplet:
|
1.4301 (17 240)
|
Hlavní použití
Pro dopravu široké škály tekutin.
Zabudování
Statické nebo pro cyklický pohyb se slabou amplitudou. Hadice má díky dokonalé tesnosti široký rozsah použití v prumyslu chemickém, petrochemickém, v chladící, nukleární a vytápecí technice atd.
Kroucení hadice je neprípustné!
Teplota
Optimální odolnost od -269°C (kapalné helium) až +600°C s ohledem na uvedené údaje.
Hadice typ HR I/H - vlnovec pro vysoké tlaky
Popis
Kovové vlnovce s úzkým strídavým kruhovým vlnením, vyrobené z trubek, svarovaných natupo. Hadice je opatrena dvema oplety z ocelového drátu a je dobre ohebná.
Znacení
Hadice HR I/H DN D / PN P x L
|
- 2 oplety
|
D = jmenovitý prumer (mm)
P = jmenovitý tlak (bar)
L = délka hadice vcetne koncovek (mm)(tolerance -1 až +3%, minimálne -5 až +15mm)
|
Materiál
|
Vlnovce:
|
1.4541 (17 246), 1.4571 (17 348), 1.4404 (17 349), prípadne speciální oceli jako, napr. 2.4819 (Hasteloy), ci 2.4360 (Monell)
|
|
Oplet:
|
1.4301 (17 240)
|
Hlavní použití
Pro dopravu široké škály tekutin.
Zabudování
Statické nebo pro cyklický pohyb se slabou amplitudou. Hadice má díky dokonalé tesnosti široký rozsah použití v prumyslu chemickém, petrochemickém, v chladící, nukleární a vytápecí technice atd.
Kroucení hadice je neprípustné!
Teplota
Optimální odolnost od -269°C (kapalné helium) až +600°C s ohledem na uvedené údaje.
Vinuté kovové hadice: odsávací, výfukové hadice a ochranné
Hadice typ HR II/A - pro odsávání a výfukové plyny
Popis
Jedná se o vinuté zámeckové kovové hadice s mnohostenným nebo kruhovým prurezem. Jsou velmi dobre ohebné s možností snášet v ose stlacení resp. roztáhnutí.
Materiál
1.4301 (17 240), 1.4541 (17 246), pozinkovaná uhlíková ocel, slitiny hliníku
Hlavní použití
Používají se predevším k preprave horkého a studeného vzduchu, páry, výfukových plynu a dýmu. Jako prepravní hadice transportují prach, drevené a kovové trísky a také textilní odpad.
Zabudování
Hadice má v dusledku svoji robustnosti a tepelné stálosti široké použití v chemickém, petrochemickém a automobilovém prumyslu, dále pak pri opracování dreva a kovu.
V nerezovém provedení je doporucena pro vysoké teploty.
Teplota
|
Optimální odolnost:
|
až +350°C pozinkovaná uhlíková ocel
až +750°C nerez
|
Nerezové vlnovcové kompenzátory
Popis
Kompenzátory jsou prvky trubkových rozvodu, které kompenzují vzájemné
pohyby potrubí vzniklé v dusledku tepelných dilatací, posuvu pudy, vibrací apod.
Firma Rattay používá pro kompenzaci techto pohybu konstrukcní rešení založené
na kovovém jedno až petivrstvém vlnovci.
Naše kompenzátory jsou použitelné pro ruzná plynná a kapalná média (pára, voda, plyny, kyseliny, louhy apod.) v hutnictví, plynárenství, chemickém, potravinárském prumyslu apod.
Pro zpracování se používají nerezové oceli obvyklých jakostí jako 1.4541 (17 248), 1.4571 (17 348) anebo speciální oceli jako napr. 2.4819 (HASTELLOY) ci 2.4360 (MONEL), popr. slitiny medi.
Výhodou použití ušlechtilých ocelí je vysoká tepelná odolnost (od -260°C do +600°C, s vyzdívkou až 1200°C) a dlouhá životnost.
Kompenzátory se dodávají v rozmerech a provedeních dle požadavku zákazníka. V naší nabídce jsou kompenzátory o jmenovitém prumeru od 20 do 2000 mm (prípadne až do 5000 mm), délce a kompenzacní schopnosti dle prání zákazníka a jmenovitém tlaku prepravovaného media 250 baru. Na základe prání zákazníka mohou být opatreny ochrannou trubkou proti poškození z vnejší strany nebo vnitrní ochrannou trubkou, která zamezuje opotrebení vlnovce proudícím médiem.
Pro montáž do potrubí jsou kompenzátory na prání opatreny
- navarovacími koncovkami pro vevarení do potrubí
- prírubami pevnými
- prírubami otocnými
- závity vnejšími
- závity vnitrními
- kombinací techto koncovek
- koncovkami dle návrhu zákazníka
Materiál koncovek: konstrukcní nebo nerezové ocel
Základní typy kompenzátoru
Základní typy kompenzátoru zahrnují kompenzace trech základních typu pohybu, poprípade jejich kombinací:
- axiální kompenzátor - kompenzuje pohyby ve smeru osy potrubí
- laterální kompenzátor - kompenzuje pohyby ve smeru kolmém na osu potrubí
- angulární kompenzátor - kompenzuje úhlové výchylky os potrubí
Speciální typy kompenzátoru
Pro speciální nasazení byla vyvinuta a patentována tato speciální konstrukcní rešení kompenzátoru:
- AGK kompenzátor - angulární kloubový kompenzátor se zachycením rozpínacích sil od tlaku média
- ANAX kompenzátor - kompenzátor pro zachycení angulárního a axiálního pohybu
- LATEGK kompenzátor - kompenzátor pro zachycení laterálního a axiálního pohybu
- STABILAX kompenzátor - axiální kompenzátor se zachycením rozpínacích sil zpusobených tlakem média
- GEFAX kompenzátor - axiální kompenzátor s vnitrní ochrannou trubkou a vymezením zdvihu
- Rotacní vtok - vtok chladící kapaliny do rotujících teles (válcu)
Axiální kompenzátor
Axiální kompenzátory slouží ke kompenzování délkových dilatací potrubí, k utlumení jeho vibrací apod. ve smeru jeho osy.
Pri vetších délkách techto kompenzátoru je vhodné použití vnitrní ochranné trubky nejen z duvodu ochrany vlnovce pred proudícím médiem, ale i z duvodu zamezení jeho vybocení.
Laterální kompenzátor
Laterální kompenzátory slouží ke kompenzování pohybu nebo vibrací potrubí
ve smeru kolmém na jeho osu.
Tyto kompenzátory mohou být vybaveny táhly pro zachycení osových sil zpusobených tlakem média.
Angulární kompenzátor
Angulární kompenzátory slouží ke kompenzování úhlových výchylek os potrubí
a to bud v jedné nebo více osách.
Z duvodu zachycení osových sil zpusobených tlakem média se tyto kompenzátory mohou vybavit jedno nebo víceosým kloubovým mechanismem (krížový kloub).
Kardanový kompenzátor
Je konstruován jako jednoduchý kompenzátor, jehož vlnovcová cást je umístena pod kardanovými prsteny, které prenáší sílu vnitrního tlaku.
Dovolují úhlové otácení ve všech smerech. Obvykle se používají v soupravách ze dvou nebo trí kompenzátoru nebo v kombinací s jednokloubovými kompenzátory.
Angulární kompenzátor AGK
Popis
AGK - kompenzátor byl vyvinut firmou RATTAY. Na tento kompenzátor byl udelen
patent v roce 1992.
Jeho konstrukcní rešení (kulová pánev) umožnuje úhlové pohyby ve všech smerech
a zamezuje vnikání necistot mezi vlny vlnovce. Pri volbe vlnovcu se klade duraz na jejich vysokou pružnost.
Vnitrní podélné síly jsou oboustranne zachycovány kulovými pánvemi. Tyto podélné síly se oboustranne prevádejí na ochrannou trubku. Takto nepredává AGK - kompenzátor žádnou vnitrním pretlakem vzniklou sílu na kotvení trubkového vedení.
Angulární + axiální kompenzátor ANAX
Popis
ANAX - kompenzátor byl vyvinut firmou RATTAY. Na tento kompenzátor byl
udelen patent v roce 1992.
Pri konstrukci ANAX - kompenzátoru byl využit AGK - systém s kulovou pánví. Pro axiální pohyb byly použity axiální vlnovce. Tyto kompenzátory jsou vhodné pro podzemní trubkové systémy (napr. v dolech).
Angulární díl je utesnen pres kulovou pánev jako u AGK - kompenzátoru. Axiálne se pohybující díl je utesnen ucpávkou k zamezení vniknutí necistot do prostoru vlnovce.
Laterální kompenzátor LATEGK
Popis
Vývoj techto laterálne-kloubových kompenzátoru byl odvozen od AGK - kompenzátoru, které dokážou kompenzovat pouze angulární pohyby.
Systém LATEGK umožnuje kompenzaci pohybu laterálních i angulárních, nebo jejich kombinace. Pro docílení této funkce byl rozpulen AGK - kompenzátor a opatren spojovací trubkou. V závislosti na délce této spojovací trubky lze docílit laterální kompenzace až cca 300 mm. Kompenzátor je vhodný pro zabudování pod zem.
Axiální kompenzátor STABILAX (bez vnitrních reakcních sil)
Popis
Na základe požadavku firmy RUHRGAS AG - SRN na kompenzátor bez reakcních axiálních sil vyvolaných vnitrním pretlakem, byl firmou RATTAY v letech 1995 až 1997 vyvinut STABILAX - kompenzátor. Na tento kompenzátor byl udelen patent.
Spolecnost Ruhrgas AG podrobila STABILAX - kompenzátory dukladnému proverování a úspešnému zkušebnímu provozu jak v nadzemním, tak podzemním zabudování.
Veškeré axiální síly vyvolané v trubkovém rozvodu vnitrním pretlakem, prebírají hlavní a satelitní vlnovce. Proto nejsou pro zachycení techto axiálních sil potrebné bytelné kotevní body. Nulování vnitrních axiálních sil je zpusobeno úcinkem sil vznikajících tlakem média v satelitních vlnovcích, které pusobí v obráceném smeru než síly vyvolané tlakem média ve vlnovci hlavním.
STABILAX kompenzátory se obvykle dodávají vybavené dále popsaným systémem GEFAX.
Axiální kompenzátor GEFAX
Popis
Kompenzátor používající systém GEFAX je konstruován tak, že vnitrní vodící trubkou chrání vlnovce, címž umožnuje robotizované cistení potrubí bez nebezpecí poškození vlnovce. Soucasne tento systém vymezuje krajní polohy zdvihu vlnovce, címž predchází jeho poškození prekrocením maximálního zdvihu. Zároven zamezuje vybocení vlnovce.
Gumové kompenzátory
Typy
Typ QFSC, Typ QFTU, Typ PN 717, Typ PK/P TP 423-14-19 / 2000
Aplikace:
Gumové kompenzátory se už delší cas používají v ruzných odvetvích prumyslu (petrochemický, chemický, papírenský, potravinárský a mnoho dalších). Kompenzátory absorbují pohyby, vibrace a tlaky v potrubích, kde proudí ruzné media. Rovnež slouží na ochranu vysoko zatížených zarízení, jako cerpadla, ventily, kompresory, atd. pred teplotní roztažností a mechanickým tlakem.
V prumyslu využívajícím prírodní potenciál (starost o prumyslový odpad, plynárny atd.), gumové kompenzátory se tady využívají díky jejich výborné odolnosti vuci korozi
a abrazi. Jsou duležité v tepelných a atomových elektrárnách, hlavne díky jejich vysoké kapacite absorpce tepelné roztažnosti v potrubních trasách (chladící voda, vzduch atd.). Mohou být vyrobené i ve velkých prumerech.
Výhody:
Hospodárnost
Gumové kompenzátory jsou cenove výhodnejší v porovnání s jinými kompenzacními prvky (nerezové kompenzátory, kroužky, …). Velmi snadno se instalují, mají nízké náklady na údržbu a plne vyhovují požadavkum.
Velká pružnost v malém prostoru
Gumové kompenzátory vyžadují méne prostoru než nerezové kompenzátory nebo ohyby a poskytují vetší pohyblivost díky prizpusobivosti a pružnosti.
Instalace:
Díky jejich nízké hmotnosti, extrémní pružnosti a možnosti pripojení pomoci otocných prírub, je jejich montáž velmi snadná i ve velmi težkých podmínkách v prírode, že potrubí nejsou vycentrované.
Velká odolnost vuci pretlaku:
Gumové kompenzátory poskytují velmi vysoký stupen ochrany, který jim umožnuje absorbovat každou velkou sílu zpusobenou pretlakovými rázy, seismickými pohyby atd., ochrání zarízení a potrubní systém.
Omezovace reakcní síly
Gumové kompenzátory by mohli být vážne poškozeny pri neúmerném natáhnutí, zpusobeným špatne naprojektovaným potrubím (slabým nebo chybným ukotvením, príliš velkou hmotností, extrémními zmenami v pracovních podmínkách atd.). Tomuto natáhnutí mužeme zamezit použitím omezovace reakcní síly, které pusobí jako ochranný faktor a minimalizují možné poškození kompenzátoru a zarízení
